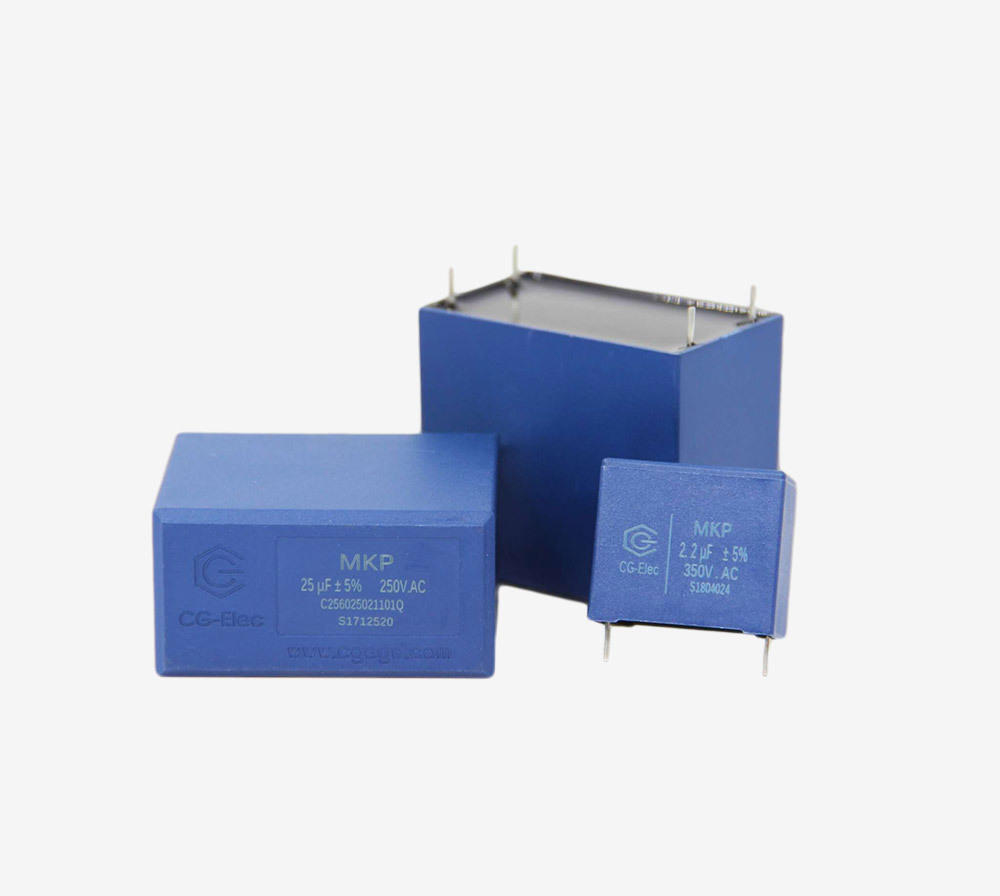

针式引出类（插板）交流滤波电容器
针式引出类（插板）交流滤波电容器
类别:
工业类电容
金属化聚丙烯薄膜卷绕而成，阻燃塑料外壳封装，镀锡铜线或铜插片引出。
•频率特性好
•杂散电感小
•过电流能力强
•稳定性好
•自愈性好
•可靠性高
•无感结构
用于UPS、小功率变频器、逆变器、电镀电源、逆变焊机、感应加热等电力电子设备作交流滤波。
关键字:
针式引出类（插板）交流滤波电容器
技术参数
| 引用标准 | GB/T12747 |
| 容量范围 | 1~80μF |
| 容量偏差 | ±5%（J） ±10%（K） |
| 电压范围 | 180V.AC~350V.AC |
| 极间耐压 | 2.15Un/10s |
| 过电压 | 1.1Un（30% of on-load-dur.） |
| 1.15Un（30min/day） | |
| 1.2Un（5min/day） | |
| 1.3Un（1min/day） | |
| 介质损耗角 | tg δ0≤0.0002 |
| 绝缘电阻 | ≥5000s（20°C±5°C 100V.DC 60s） |
| 耐电流冲击耐力 | ＞30V/Ms |
| 气候类别 | 40/85/56 |
| 工作温度范围 | -40°C~85°C（θh.s≤85°C） |
| 储存温度范围 | -40°C~85°C |
| 引出方式 | 插针、插片 |
| 使用海拔 | ＜4000m |
| 预期寿命 | 100000h（θh.s≤70°C） |
| 封装形式 | 塑料外壳，黑色环氧 |
| 阻燃性 | UL94V-0 |
